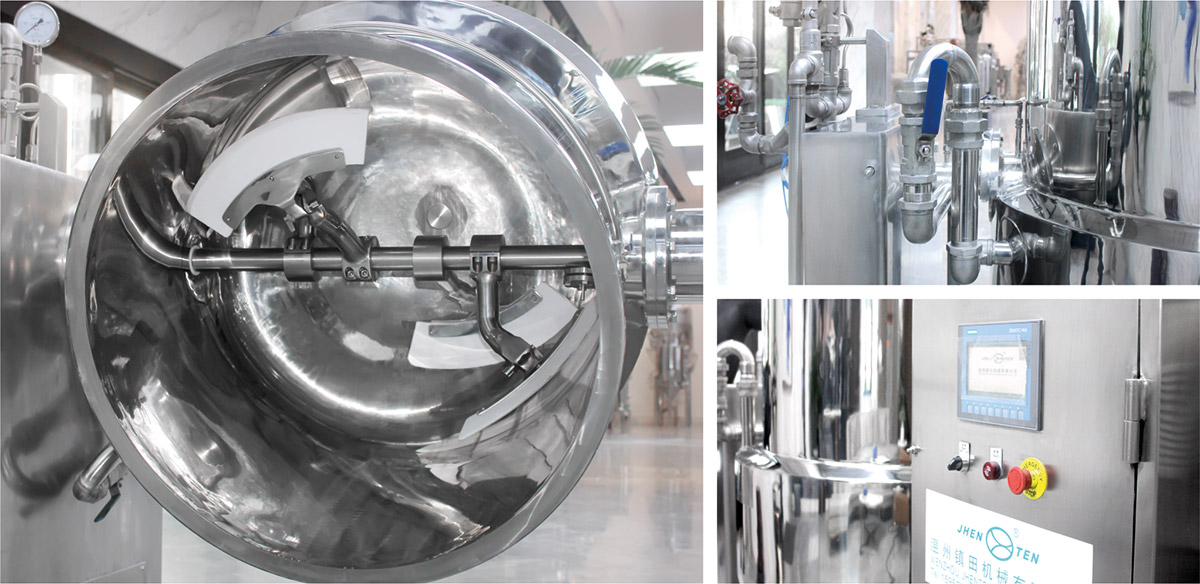

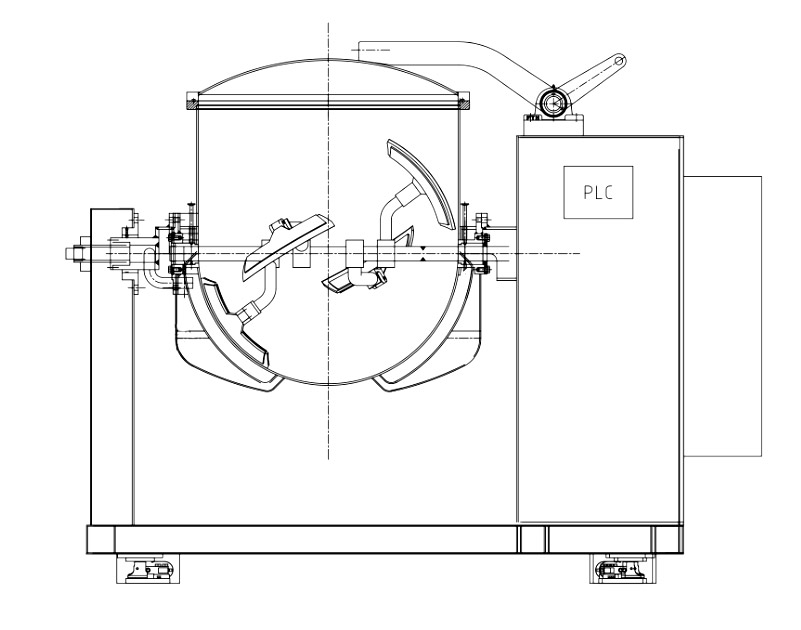

01.立式蒸汽鍋體
·立式緊湊設計，節省占地空間
·夾套蒸汽直噴(壓力3.0kg/cm2)，120℃高溫均勻穿透物料
·全夾套帶導流板設計
02.節能溫控模塊
·智能PID溫控 + 二次蒸汽回收，降低綜合能耗
·冷凝水自動排放，避免熱效衰減
03.立式攪拌系統
·SUS 316L+PTFE復合錨式槳葉
·雙向變頻攪拌，支持無極調速
·底部防沉淀刮板設計，適配高粘度物料
04.冷凝水回收裝置
05.無菌卸料設計
·氣動控制快開底閥，啟閉無殘留
·可選衛生級蝶閥/球閥，符合GMP密閉出料標準
06.智能控制中心
·工業觸屏PLC
·定制化工藝配方存儲
·實時監測溫度/壓力/轉速/液位
07.蒸汽加熱夾套
08.稱重模塊可選
09.底部卸料閥門系統
10.強化支架底座
高效空間利用
垂直結構減少60%水平占地，特別適合緊湊車間，提升產能密度。
精準熱力穿透
蒸汽夾層包裹式加熱，物料受熱均勻性高，無局部焦化風險。
極致衛生保障
全接觸面鏡面拋光，無死角CIP/SIP清洗，通過FDA/CE認證。
智能柔性生產
·攪拌扭矩自適應物料粘度變化。
·可選配稱重模塊與MES系統對接。
工業級耐久設計
·加厚不銹鋼筒體。
·優質密封件終身保用。
·設計壽命≥10年。
| 型號 Model | JTQXG-100 | JTQXG-200 | JTQXG-500 | JTQXG-800 | JTQXG-1100 | JTQXG-2000 | JTQXG-2400 | |
|---|---|---|---|---|---|---|---|---|
| 滿水容量 Full water capacity (L) | 100 | 200 | 500 | 800 | 1100 | 2000 | 2400 | |
| 攪拌電機 Mixing motor (KW) | 0.75 | 0.75 | 2.2 | 3.7 | 3.7 | 7.5 | 11 | |
| 蒸汽最高工作壓力 Maximum working pressure of steam | 3.0kg/cm2 | 3.0kg/cm2 | 3.0kg/cm2 | 3.0kg/cm2 | 3.0kg/cm2 | 3.0kg/cm2 | 3.0kg/cm2 | |
| 蒸汽耗量 Steam consumption (kg/h) | 70 | 105 | 150 | 220 | 235 | 250 | 315 | |
| 缸體極傾動 Cylinder tilt (KW) | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.75 | 1.5 | |
| 蓋開閉 Cover opening and closing (KW) | 0.2 | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | |
| 真空泵 Vacuum pump (KW) | 1.5 | 2.2 | 3.7 | 7.5 | 7.5 | 7.5 | 15 | |
| 真空泵安裝空間 Vacuum pump installation space (mm) | 400×650 | 450×700 | 600×940 | 630×1120 | 630×1120 | 630×1120 | 700×1300 | |
| 外形尺寸 Dimensions (mm) | 長 (L) | 1550 | 1850 | 2200 | 2730 | 3050 | 3500 | 3850 |
| 寬 (W) | 840 | 930 | 1100 | 1260 | 1450 | 1520 | 1750 | |
| 高 (H) | 1435 | 1575 | 1765 | 1970 | 2330 | 2530 | 3755 | |
上述外形尺寸以外的規格也可以非標定制。
